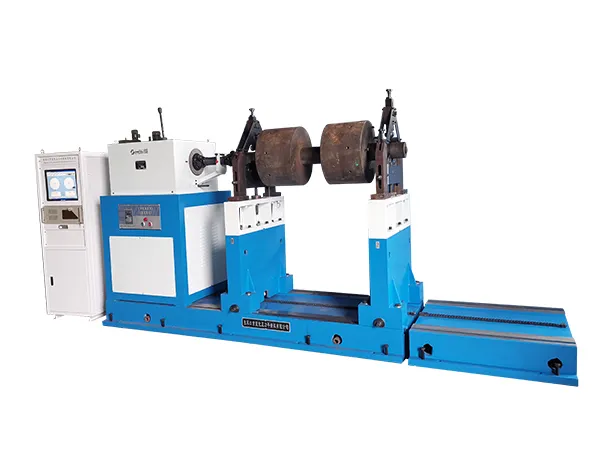

Балансировочный станок с жесткой опорой YYW-6000A (карданный привод)

YYW-6000A

Горизонтальный балансировочный станок

Балансировочный станок на жестких опорах (с карданным приводом) для деталей диаметром до 3000 мм и весом 200-6000 кг

  • Дорезонансный балансировочный станок на жестких опорах для крупногабаритных тяжелых деталей
  • Поддерживает детали весом до 6000 кг и диаметром до Ø3000 мм
  • Стандартная длина калибруемой детали 2500 мм, с возможностью расширения нужной опоры до 3000 мм или 3500 мм
  • Доступны индивидуальные конфигурации балансировочного станка для удовлетворения конкретных требований
Варианты применения

Широко применяется для динамической балансировки таких деталей, как роторы электродвигателей, компоненты двигателей внутреннего сгорания, рабочие колеса вентиляторов и роторы насосов.

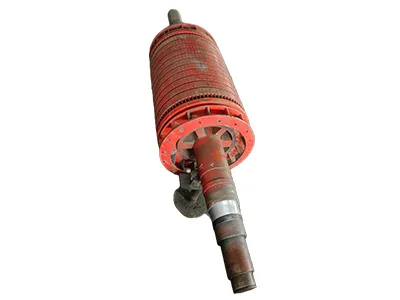

  • Балансировка роторов двигателейБалансировка роторов двигателей

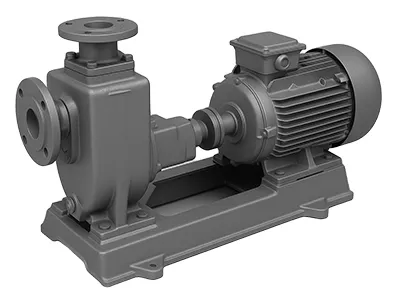

  • Балансировка роторов насосовБалансировка роторов насосов
Запросить цену
Технические характеристики
<
Масса детали 200-6000 кг
Макс. длина детали 4000 мм
Макс. диаметр детали Ø3000 мм
Диаметр вала детали Стандартная роликовая тележка Ø40-Ø210 мм
Опциональная роликовая тележка Ø150-Ø300 мм
Скорость балансировки (5-ступенчатая регулировка скорости) Ступень 1: 0-220 об/мин
Ступень 2: 0-440 об/мин
Ступень 3: 0-760 об/мин
Ступень 4: 0-1250 об/мин
Ступень 5: 0-1570 об/мин
Коэффициент уменьшения дисбаланса (URR) ≥90%
Мин. достижимый остаточный дисбаланс (eMar) 1 г·мм/кг
Мощность двигателя (с коробкой передач) 30 кВт
Особенности
  • Данные балансировочные станки могут комплектоваться системой анализа динамической балансировки ZL-220 (с цифровым дисплеем), отображающей величину дисбаланса и фазу.
  • Также доступна система анализа динамической балансировки ZL-210 (сенсорный дисплей), делающая управление более интуитивным и гибким.
  • Возможности для гибкой настройки конфигураций балансировочного станка предлагают пользователям оптимизированные решения для соответствия различным требованиям.
Примеры деталей, которые могут быть сбалансированы на наших станках
  • Ротор рабочего колеса вентилятора с двойным всасываниемРотор рабочего колеса вентилятора с двойным всасыванием
Схожее балансировочное оборудование
Больше продуктов
Связаться с нами
Подберите балансировочное оборудование для вашей отрасли

Балансировочные станки - это приборы, которые определяют корректность вращения различных деталей. Если компонент вибрирует или колеблется, станок укажет на дисбаланс для его устранения. Балансировка напрямую влияет на долговечность и функциональность вращающихся деталей.

В станках с мягкими подшипниками (зарезонансные) используются гибкие опоры, что делает их чувствительными к очень малым вибрациям и пригодными для изготовления более легких или мелких деталей, требующих высокой точности. В станках с жесткими подшипниками (дорезонансные), напротив, используются более жесткие опоры, поэтому они больше подходят для больших и тяжелых роторов. Оборудование для балансировки на жестких подшипниках, возможно, менее чувствительно к незначительным вибрациям, но его проще настроить и оно предлагает надежные результаты для более широкого спектра обрабатываемых деталей.

Балансировочные станки используются для тестирования вращающихся деталей, таких как роторы двигателей, крыльчатки, вентиляторы, маховики, муфты сцепления, шестерни, шкивы и тормозные барабаны. Исправляя дисбаланс деталей, наши станки для балансировки помогают снизить вибрацию, продлить срок службы и обеспечить бесперебойную работу производства.

Для получения точных показаний станки должны быть установлены на прочном фундаменте, чтобы избежать внешних вибраций. Это особенно важно для моделей на жестких опорах, где для расчета дисбаланса используется измерение силы.

Точность может зависеть от действий оператора, неправильной маркировки или несовпадения точек коррекции. Технические проблемы, такие как поврежденные датчики, ненадежные соединения или электронные сбои, также играют роль. Регулярная калибровка и правильная настройка помогают сохранять стабильность результатов.
