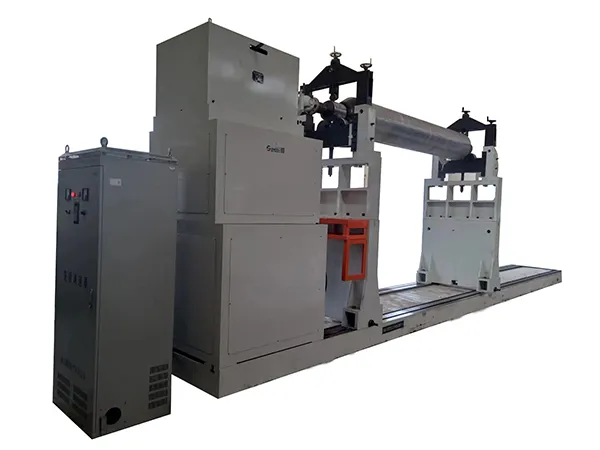

Балансировочный станок с жесткой опорой YYW-30000 (карданный привод)
  • Балансировочный станок с жесткой опорой YYW-30000 (карданный привод)
  • Балансировочный станок с жесткой опорой YYW-30000 (карданный привод)

    • YYW-30000

    Горизонтальный балансировочный станок

    Балансировочный станок на жестких опорах (с карданным приводом) для деталей диаметром до 4000 мм и весом 2000-30000 кг

    • Балансирует детали весом до 30 000 кг
    • Поддерживает детали диаметром до 4000 мм и длиной до 8000 мм
    • Создан для сверхкрупных промышленных компонентов
    • Стабильная работа с точными измерениями
    Варианты применения

    Подходит для динамической балансировки различных рабочих колес вентиляторов, включая двухвходные конструкции, а также роторов электродвигателей, роторов сепараторов, крупных роторов генераторов, турбин, горнодобывающего оборудования, валков, вентиляторов и полиграфического оборудования.

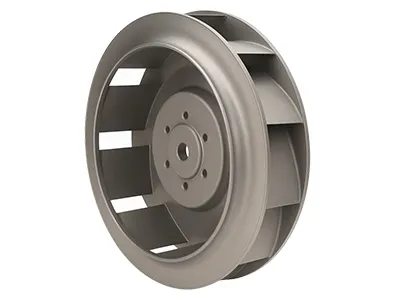

    • Балансировка крыльчаток вентиляторовБалансировка крыльчаток вентиляторов

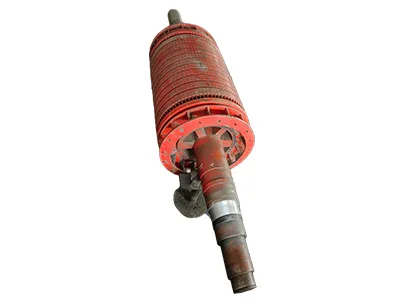

    • Балансировка роторов двигателейБалансировка роторов двигателей

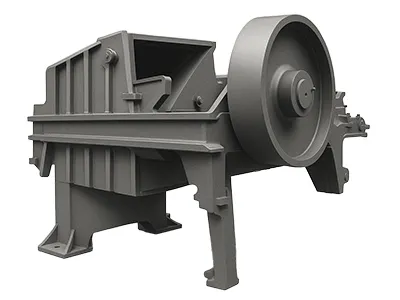

    • Балансировка компонентов горного оборудованияБалансировка компонентов горного оборудования

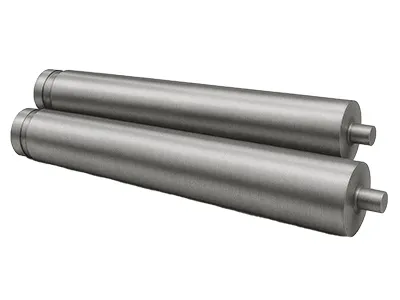

    • Балансировка роликовБалансировка роликов
    Запросить цену
    Технические характеристики
    Масса детали 2000-30000 кг
    Макс. диаметр детали 4000 мм
    Диаметр вала детали Ø80-400 мм
    Макс. расстояние между двумя несущими опорами 400 мм
    Макс. расстояние от конца муфты до правой опоры подшипника 8000 мм (или по требованию клиента)
    Скорость балансировки (5-ступенчатая регулировка скорости) Регулировка скорости (макс. скорость)
    Ступень 1: 208 об/мин
    Ступень 2: 350 об/мин
    Ступень 3: 588 об/мин
    Ступень 4: 966 об/мин
    Ступень 5: 1440 об/мин
    Мощность двигателя 90 кВт
    Мин. достижимый остаточный дисбаланс (eMar) ≤1 г·мм/кг
    Коэффициент уменьшения дисбаланса (URR) ≥90%
    Питание 3 фазы/380В/50 Гц
    Крутящий момент карданного вала 7000 Н·м (стандартная конфигурация)
    Мощность частотно-регулируемого привода 90 кВт
    Электронная измерительная система Система анализа вибрации и динамической балансировки ZL-210 (сенсорный дисплей) со шкафом управления
    Электрический шкаф управления Отдельно стоящий шкаф управления
    Подшипник роликовой тележки SKF
    Модель редуктора QJ805
    Особенности
    • Разработан инженерами с многолетним опытом в создании балансировочных станков.
    • Подкреплен более чем 30-летней нашей собственной производственной практикой создания усовершенствованных конструкций и надежных решений.
    • Привод балансировочного станка осуществляется трехфазным асинхронным двигателем с частотным преобразователем для плавного бесступенчатого регулирования скорости.
    • Редуктор серии QJ на основе немецкой технологии ZF, обеспечивая высокий крутящий момент двигателя балансировщика и стабильную работу.
    • Дополнительные измерительные системы включают систему анализа динамической балансировки ZL-220 (с цифровым дисплеем) и систему анализа динамической балансировки ZL-210.
    Схожее балансировочное оборудование
    Больше продуктов
    Связаться с нами
    Подберите балансировочное оборудование для вашей отрасли

    Каждый тестер проходит тщательную калибровку и проверку в соответствии со стандартами, такими как ISO 9001. Такое отношение к тестированию гарантирует, что каждая машина будет точно настроена перед отгрузкой клиенту.

    В станках с мягкими подшипниками (зарезонансные) используются гибкие опоры, что делает их чувствительными к очень малым вибрациям и пригодными для изготовления более легких или мелких деталей, требующих высокой точности. В станках с жесткими подшипниками (дорезонансные), напротив, используются более жесткие опоры, поэтому они больше подходят для больших и тяжелых роторов. Оборудование для балансировки на жестких подшипниках, возможно, менее чувствительно к незначительным вибрациям, но его проще настроить и оно предлагает надежные результаты для более широкого спектра обрабатываемых деталей.

    Балансировочные станки используются для тестирования вращающихся деталей, таких как роторы двигателей, крыльчатки, вентиляторы, маховики, муфты сцепления, шестерни, шкивы и тормозные барабаны. Исправляя дисбаланс деталей, наши станки для балансировки помогают снизить вибрацию, продлить срок службы и обеспечить бесперебойную работу производства.

    Наши балансировочные станки могут быть оснащены ременным приводом, карданным приводом или быть полностью автономными единицами. Ременной привод обычно выбирают для небольших роторов, требующих точности, в то время как карданный привод имеет более высокий крутящий момент и безопасен для более тяжелых деталей. Конструкции с автономным приводом используются в тех случаях, когда заготовка может вращаться сама по себе.

    Точность может зависеть от действий оператора, неправильной маркировки или несовпадения точек коррекции. Технические проблемы, такие как поврежденные датчики, ненадежные соединения или электронные сбои, также играют роль. Регулярная калибровка и правильная настройка помогают сохранять стабильность результатов.
