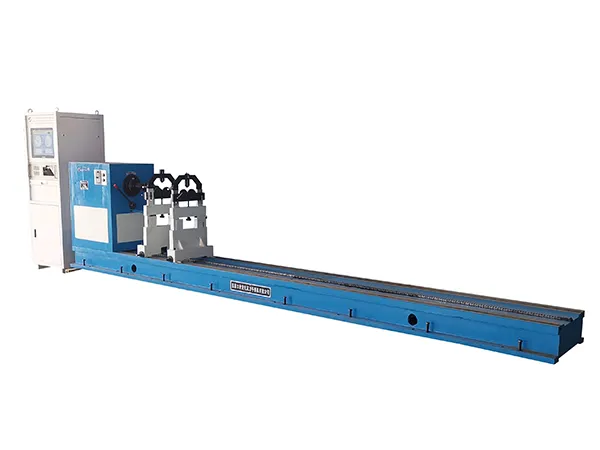

Балансировочный станок с жесткой опорой YYW-500 (карданный привод)
  • Балансировочный станок с жесткой опорой YYW-500 (карданный привод)
  • Балансировочный станок с жесткой опорой YYW-500 (карданный привод)
  • Балансировочный станок с жесткой опорой YYW-500 (карданный привод)

    • YYW-500

    Горизонтальный балансировочный станок

    Балансировочный станок на жестких опорах (с карданным приводом) для деталей диаметром до 1400 мм и весом 8-500 кг

    • Дорезонансный (на жестких опорах) балансировочный станок с роликовыми опорами и карданным приводом
    • Станина станка выполнена в виде цельной структуры для высокой прочности и стабильности
    • Подходит для калибровки роторов двигателей, вентиляторов, сельскохозяйственной техники и текстильного оборудования
    • Поддерживает одноплоскостные, двухплоскостные и многоплоскостные балансировочные измерения
    • Доступны множественные методы измерений и дополнительные функции, включая ввод параметров, предварительный просмотр, тестирование, сохранение результатов и печать
    Варианты применения

    Данная модель балансировочного станка подходит для динамической калибровки длинновальных компонентов и широкого спектра роторов, включая роторы электродвигателей, рабочие колеса насосов и вентиляторов, роторы сепараторов, роторы маслопрессов, валки, роторы картоноделательных машин, а также роторы дробилок, измельчителей соломы и кукурузоуборочных комбайнов.

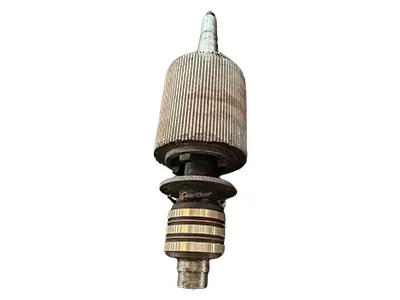

    • Балансировка роторов двигателейБалансировка роторов двигателей
    • Балансировка крыльчаток насосовБалансировка крыльчаток насосов
    • Балансировка крыльчаток кондиционеровБалансировка крыльчаток кондиционеров
    Запросить цену
    Технические характеристики
    Масса детали 8-500 кг
    Макс. диаметр детали Ø1400 мм
    Расстояние между двумя несущими опорами 80-2500 мм
    Диаметр вала детали Ø10-Ø90 мм
    Скорость балансировки Бесступенчатая регулировка скорости
    Мин. достижимый остаточный дисбаланс (eMar) ≤1 г·мм/кг
    Коэффициент уменьшения дисбаланса (URR) ≥90%
    Особенности
    • Может комплектоваться системой анализа динамической балансировки ZL-220 (с цифровым дисплеем) или ZL-210 (сенсорный дисплей). Обе системы разработаны для быстрого и точного обнаружения дисбаланса.
    • Данные измерительные системы используют схемы большой степени интеграции, что позволяет отображать результаты в течение пяти секунд. Величина дисбаланса и фаза отображаются непосредственно в граммах и градусах.
    • Даже после остановки ротора система может переключаться между режимами для легких и тяжелых роторов, обладая автоматической памятью, что упрощает общую эксплуатацию балансировочного станка.
    • Также может быть настроена опциональная измерительная система на базе промышленного компьютера ZL-210 с поддержкой принтера для удобного вывода и хранения тестовых данных.
    Примеры деталей, которые могут быть сбалансированы на наших станках

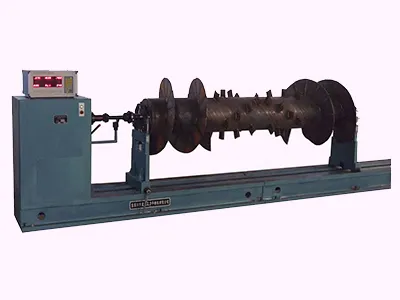

    • Сельскохозяйственные роторыСельскохозяйственные роторы

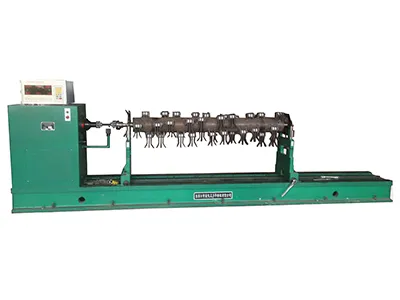

    • Валы ножей для машин для измельчения соломыВалы ножей для машин для измельчения соломы

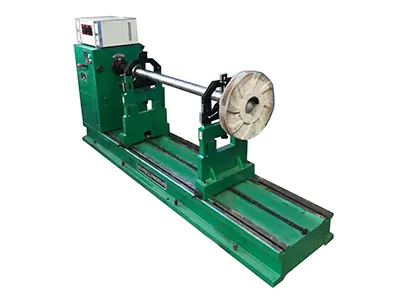

    • Крыльчатки шламовых насосовКрыльчатки шламовых насосов

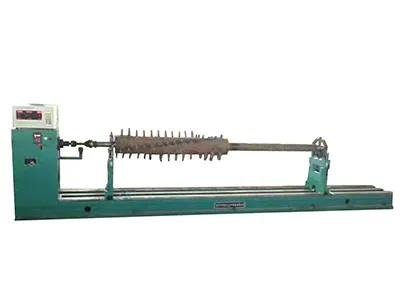

    • Роторы молотильных аппаратов кукурузных комбайновРоторы молотильных аппаратов кукурузных комбайнов

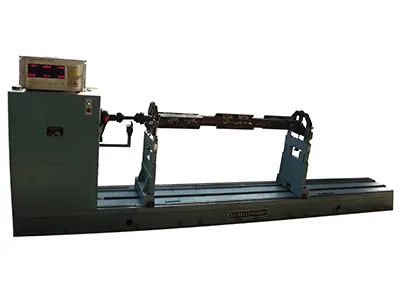

    • Роторы кукурузоуборочных комбайновРоторы кукурузоуборочных комбайнов

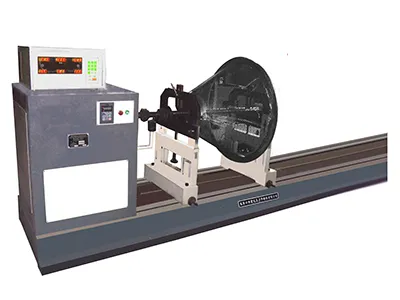

    • Корзинные ситаКорзинные сита
    • Валы смесителей для машин по переработке полимеровВалы смесителей для машин по переработке полимеров
    Схожее балансировочное оборудование
    Больше продуктов
    Связаться с нами
    Подберите балансировочное оборудование для вашей отрасли

    Балансировочные станки - это приборы, которые определяют корректность вращения различных деталей. Если компонент вибрирует или колеблется, станок укажет на дисбаланс для его устранения. Балансировка напрямую влияет на долговечность и функциональность вращающихся деталей.

    В станках с мягкими подшипниками (зарезонансные) используются гибкие опоры, что делает их чувствительными к очень малым вибрациям и пригодными для изготовления более легких или мелких деталей, требующих высокой точности. В станках с жесткими подшипниками (дорезонансные), напротив, используются более жесткие опоры, поэтому они больше подходят для больших и тяжелых роторов. Оборудование для балансировки на жестких подшипниках, возможно, менее чувствительно к незначительным вибрациям, но его проще настроить и оно предлагает надежные результаты для более широкого спектра обрабатываемых деталей.

    Балансировочные станки используются для тестирования вращающихся деталей, таких как роторы двигателей, крыльчатки, вентиляторы, маховики, муфты сцепления, шестерни, шкивы и тормозные барабаны. Исправляя дисбаланс деталей, наши станки для балансировки помогают снизить вибрацию, продлить срок службы и обеспечить бесперебойную работу производства.

    Наши балансировочные станки могут быть оснащены ременным приводом, карданным приводом или быть полностью автономными единицами. Ременной привод обычно выбирают для небольших роторов, требующих точности, в то время как карданный привод имеет более высокий крутящий момент и безопасен для более тяжелых деталей. Конструкции с автономным приводом используются в тех случаях, когда заготовка может вращаться сама по себе.

    Точность может зависеть от действий оператора, неправильной маркировки или несовпадения точек коррекции. Технические проблемы, такие как поврежденные датчики, ненадежные соединения или электронные сбои, также играют роль. Регулярная калибровка и правильная настройка помогают сохранять стабильность результатов.
