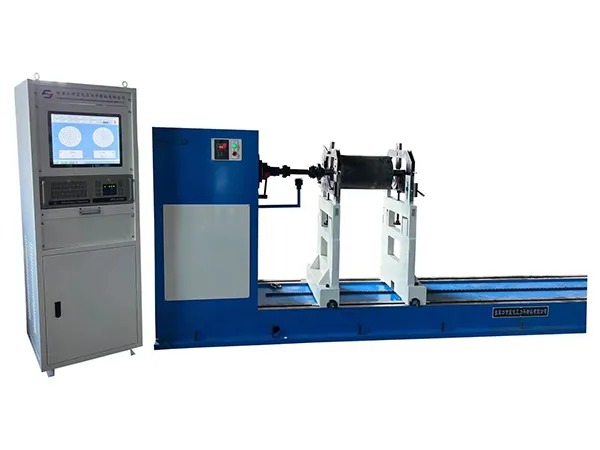

Балансировочный станок с жесткой опорой YYW-2000 (карданный привод)
  • Балансировочный станок с жесткой опорой YYW-2000 (карданный привод)
  • Балансировочный станок с жесткой опорой YYW-2000 (карданный привод)
  • Балансировочный станок с жесткой опорой YYW-2000 (карданный привод)

    • YYW-2000

    Горизонтальный балансировочный станок

    Балансировочный станок на жестких опорах (с карданным приводом) для деталей диаметром до 1800 мм и максимальным весом 2000 кг

    • Поддерживает детали весом до 2000 кг и диаметром до 1800 мм
    • Бесступенчатое регулирование скорости с частотным преобразователем для точной настройки
    • Использует технологию программного обеспечения NI для стабильной работы даже на низких скоростях
    • Быстрая настройка: величина дисбаланса и фаза точно отображаются после одного запуска
    Варианты применения

    Подходит для динамической балансировки длинновальных компонентов, а также широкого спектра промышленных и сельскохозяйственных роторов и других деталей, включая роторы электродвигателей, крыльчатки насосов и вентиляторов, роторы сепараторов, роторы маслопрессов, валки, роторы картоноделательных машин, дробилки, измельчители соломы и кукурузоуборочные комбайны.

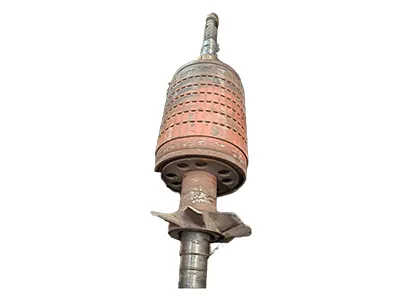

    • Балансировка роторов двигателейБалансировка роторов двигателей

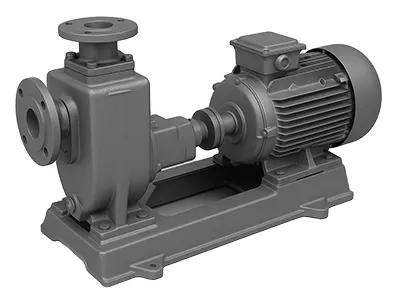

    • Балансировка крыльчаток насосовБалансировка крыльчаток насосов
    • Балансировка крыльчаток вентиляторовБалансировка крыльчаток вентиляторов
    Запросить цену
    Технические характеристики
    Макс. масса детали 2000 кг
    Макс. диаметр детали 1800 мм
    Диаметр вала детали Ø15-120 мм
    Макс. расстояние между двумя несущими опорами 1000 мм
    Макс. расстояние от конца муфты до правой опоры подшипника 4000 мм (или по требованию клиента)
    Мин. достижимый остаточный дисбаланс (eMar) ≤1 г·мм/кг
    Коэффициент уменьшения дисбаланса (URR) ≥90%
    Электронная измерительная система Система анализа вибрации и динамической балансировки ZL-210 (сенсорный дисплей) со шкафом управления
    Электрический шкаф управления Отдельно стоящий шкаф управления
    Особенности
    • Конструкция балансировщика на жестких опорах поддерживает рабочую скорость значительно ниже резонансной точки, что повышает безопасность при эксплуатации.
    • Может комплектоваться системой анализа динамической балансировки ZL-220, разработанной на интегральных схемах для быстрых и точных измерений. В течение нескольких секунд после запуска балансировочного станка величина дисбаланса и фаза будут отображаться непосредственно на дисплее машины в граммах и градусах.
    • Система анализа динамической балансировки ZL-220 также позволяет переключаться между режимами для легких и тяжелых роторов после остановки ротора, значительно упрощая управление.
    • Доступна опциональная система анализа ZL-210 (на базе промышленного компьютера) с поддержкой принтера для удобного вывода данных и ведения записей.
    Схожее балансировочное оборудование
    Больше продуктов
    Связаться с нами
    Подберите балансировочное оборудование для вашей отрасли

    Для получения точных показаний станки должны быть установлены на прочном фундаменте, чтобы избежать внешних вибраций. Это особенно важно для моделей на жестких опорах, где для расчета дисбаланса используется измерение силы.

    В станках с мягкими подшипниками (зарезонансные) используются гибкие опоры, что делает их чувствительными к очень малым вибрациям и пригодными для изготовления более легких или мелких деталей, требующих высокой точности. В станках с жесткими подшипниками (дорезонансные), напротив, используются более жесткие опоры, поэтому они больше подходят для больших и тяжелых роторов. Оборудование для балансировки на жестких подшипниках, возможно, менее чувствительно к незначительным вибрациям, но его проще настроить и оно предлагает надежные результаты для более широкого спектра обрабатываемых деталей.

    Балансировочные станки используются для тестирования вращающихся деталей, таких как роторы двигателей, крыльчатки, вентиляторы, маховики, муфты сцепления, шестерни, шкивы и тормозные барабаны. Исправляя дисбаланс деталей, наши станки для балансировки помогают снизить вибрацию, продлить срок службы и обеспечить бесперебойную работу производства.

    Наши балансировочные станки могут быть оснащены ременным приводом, карданным приводом или быть полностью автономными единицами. Ременной привод обычно выбирают для небольших роторов, требующих точности, в то время как карданный привод имеет более высокий крутящий момент и безопасен для более тяжелых деталей. Конструкции с автономным приводом используются в тех случаях, когда заготовка может вращаться сама по себе.

    Точность может зависеть от действий оператора, неправильной маркировки или несовпадения точек коррекции. Технические проблемы, такие как поврежденные датчики, ненадежные соединения или электронные сбои, также играют роль. Регулярная калибровка и правильная настройка помогают сохранять стабильность результатов.
