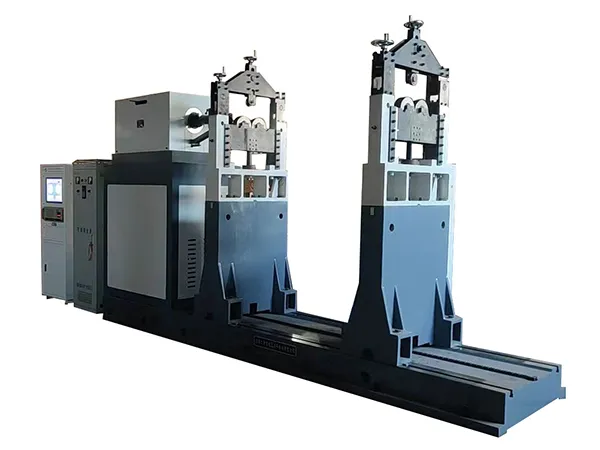

Балансировочный станок с жесткой опорой YYW-20000 (карданный привод)
  • Балансировочный станок с жесткой опорой YYW-20000 (карданный привод)
  • Балансировочный станок с жесткой опорой YYW-20000 (карданный привод)
  • Балансировочный станок с жесткой опорой YYW-20000 (карданный привод)

    • YYW-20000

    Горизонтальный балансировочный станок

    Балансировочный станок на жестких опорах (с карданным приводом) для деталей диаметром до 3500 мм и максимальным весом 20000 кг

    • Способен балансировать детали весом до 20 000 кг и диаметром до 3 500 мм
    • Бесступенчатое регулирование скорости с помощью частотного преобразователя для плавной и точной настройки
    • Оснащен телескопической карданной коробкой передач для высокой грузоподъемности и стабильной работы
    • Широкая опорная конструкция станины балансировщика для сохранения стабильности при балансировке тяжелых деталей
    • Минимальный остаточный дисбаланс (eMar) ≤1 г·мм/кг для надежной точности
    Варианты применения

    Подходит для динамической балансировки широкого спектра крупных компонентов, включая роторы электродвигателей, крыльчатки вентиляторов, роторы сепараторов, крупные роторы генераторов, турбины, детали горнодобывающего оборудования, валки и полиграфическое оборудование.

    • Балансировка роторов двигателейБалансировка роторов двигателей

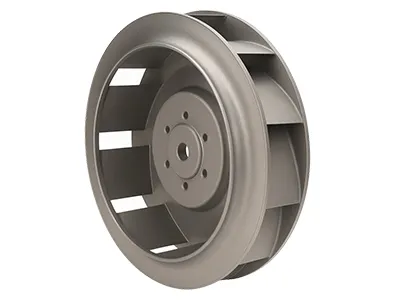

    • Балансировка крыльчаток вентиляторовБалансировка крыльчаток вентиляторов
    • Балансировка компонентов горного оборудованияБалансировка компонентов горного оборудования
    • Балансировка роликовБалансировка роликов
    Запросить цену
    Технические характеристики
    Макс. масса детали 20000 кг
    Макс. диаметр детали 3500 мм
    Диаметр вала детали Ø80-400 мм
    Мин. расстояние между двумя несущими опорами 400 мм
    Макс. расстояние от конца муфты до правой опоры подшипника 8000 мм (или по требованию клиента)
    Скорость балансировки (5-ступенчатая регулировка скорости) Регулировка скорости (макс. скорость)
    Ступень 1: 208 об/мин
    Ступень 2: 350 об/мин
    Ступень 3: 588 об/мин
    Ступень 4: 966 об/мин
    Ступень 5: 1440 об/мин
    Мин. достижимый остаточный дисбаланс (eMar) ≤1 г·мм/кг
    Коэффициент уменьшения дисбаланса (URR) ≥90%
    Электронная измерительная система Система анализа вибрации и динамической балансировки ZL-210 (сенсорный дисплей) со шкафом управления
    Электрический шкаф управления Отдельно стоящий шкаф управления
    Особенности
    • Балансировочный станок оборудован частотным преобразователем для бесступенчатого регулирования скорости с приводом от трехфазного асинхронного двигателя.
    • Редуктор от станков для балансировки серии QJ, созданный на основе немецкой технологии ZF, обеспечивает высокую производительность и надежность при любых калибровках.
    • Наши балансировочные станки могут быть укомплектованы передовой системой анализа динамической балансировки ZL-210 (на базе промышленного компьютера) для повышения точности и безопасности эксплуатации.
    Схожее балансировочное оборудование
    Больше продуктов
    Связаться с нами
    Подберите балансировочное оборудование для вашей отрасли

    Балансировочные станки - это приборы, которые определяют корректность вращения различных деталей. Если компонент вибрирует или колеблется, станок укажет на дисбаланс для его устранения. Балансировка напрямую влияет на долговечность и функциональность вращающихся деталей.

    В станках с мягкими подшипниками (зарезонансные) используются гибкие опоры, что делает их чувствительными к очень малым вибрациям и пригодными для изготовления более легких или мелких деталей, требующих высокой точности. В станках с жесткими подшипниками (дорезонансные), напротив, используются более жесткие опоры, поэтому они больше подходят для больших и тяжелых роторов. Оборудование для балансировки на жестких подшипниках, возможно, менее чувствительно к незначительным вибрациям, но его проще настроить и оно предлагает надежные результаты для более широкого спектра обрабатываемых деталей.

    Балансировочные станки используются для тестирования вращающихся деталей, таких как роторы двигателей, крыльчатки, вентиляторы, маховики, муфты сцепления, шестерни, шкивы и тормозные барабаны. Исправляя дисбаланс деталей, наши станки для балансировки помогают снизить вибрацию, продлить срок службы и обеспечить бесперебойную работу производства.

    Наши балансировочные станки могут быть оснащены ременным приводом, карданным приводом или быть полностью автономными единицами. Ременной привод обычно выбирают для небольших роторов, требующих точности, в то время как карданный привод имеет более высокий крутящий момент и безопасен для более тяжелых деталей. Конструкции с автономным приводом используются в тех случаях, когда заготовка может вращаться сама по себе.

    Для получения точных показаний станки должны быть установлены на прочном фундаменте, чтобы избежать внешних вибраций. Это особенно важно для моделей на жестких опорах, где для расчета дисбаланса используется измерение силы.
