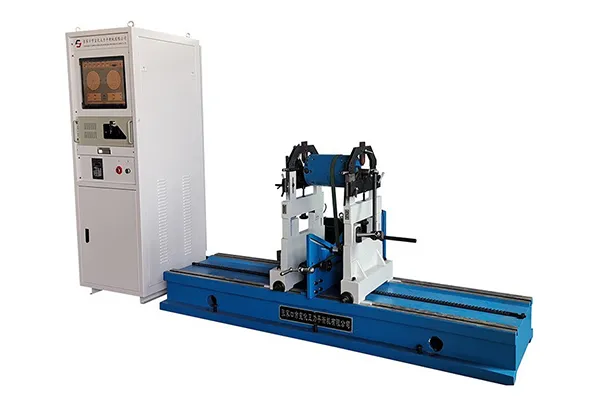

Балансировочный станок с жесткой опорой YYQ-300/YYQ-500 (ременной привод)
  • Балансировочный станок с жесткой опорой YYQ-300/YYQ-500 (ременной привод)
  • Балансировочный станок с жесткой опорой YYQ-300/YYQ-500 (ременной привод)
  • Балансировочный станок с жесткой опорой YYQ-300/YYQ-500 (ременной привод)

    • YYQ-300/YYQ-500

    Горизонтальный балансировочный станок

    Балансировочный станок на жестких опорах (ременной привод) для деталей диаметром до 1500 мм и весом 8-500 кг

    • Благодаря ременному приводу данный балансировщик способен эффективно работать с широким спектром роторов
    • Н-образная опорная рама гарантирует устойчивость детали во время калибровки, стабильность и надежную работу
    • Значения дисбаланса отображаются непосредственно в граммах для быстрого считывания и анализа
    • Конструкция с ременным приводом упрощает и ускоряет загрузку и разгрузку деталей
    • Измерительная система нашего дорезонансного балансировочного станка поддерживает несколько методов калибровки и до 10 конфигураций опор, с опциями коррекции веса и прямого/обратного вращения
    Варианты применения

    Широко используется для балансировки роторов электродвигателей, роторов центрифуг и роторов вентиляторов малой и средней мощности. Также применяется для балансировки шпинделей станков, деталей текстильного оборудования, двигателей внутреннего сгорания и других вращающихся компонентов в электропромышленности и машиностроении.

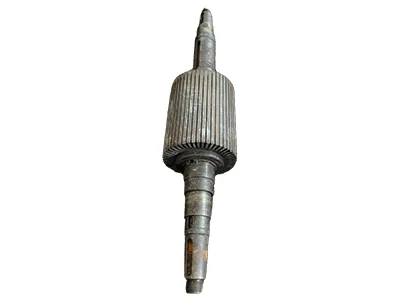

    • Балансировка роторов двигателейБалансировка роторов двигателей
    • Балансировка роторов центрифугБалансировка роторов центрифуг
    Запросить цену
    Технические характеристики
    Модель YYQ-300 YYQ-500
    Масса детали 8-300 кг 10-500 кг
    Макс. диаметр детали Ø1200 мм Ø1500 мм
    Диаметр вала детали Ø10-Ø90 мм Ø10-Ø90 мм
    Расстояние между двумя несущими опорами 120 - 1800 мм 120 - 2500 мм
    Скорость балансировки 250-3000 об/мин 250-3000 об/мин
    Мин. достижимый остаточный дисбаланс (eMar) 0.5 г·мм/кг 0.5 г·мм/кг
    Коэффициент уменьшения дисбаланса (URR) ≥90% ≥90%
    Особенности
    • Перед запуском оператору необходимо только ввести в систему балансировочного станка известные параметры, такие как расстояние и радиус двух корректирующих плоскостей. После начала вращения ротора значение дисбаланса и угол будут отображаться непосредственно на экране балансировщика.
    • Балансир данной серии оснащен передовыми измерительными системами, включая встроенную систему динамической балансировки ZL-220 и систему измерения на базе промышленного компьютера ZL-2.
    Примеры деталей, которые могут быть сбалансированы на наших станках

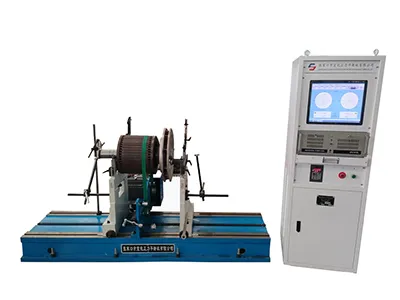

    • Роторы двигателейРоторы двигателей

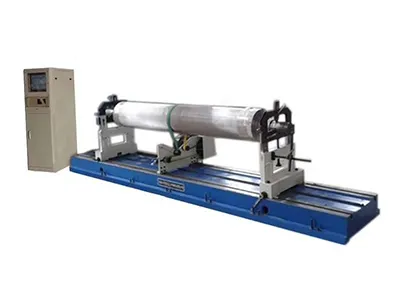

    • РоликиРолики

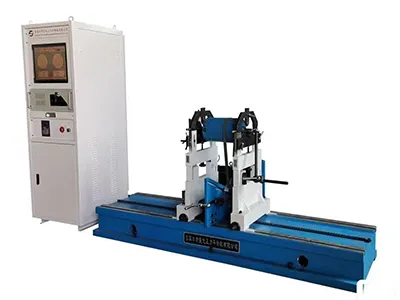

    • Стандартные роторыСтандартные роторы

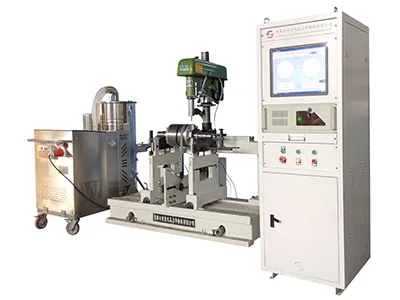

    • Роторы двигателейРоторы двигателей
    Схожее балансировочное оборудование
    Больше продуктов
    Связаться с нами
    Подберите балансировочное оборудование для вашей отрасли

    Балансировочные станки - это приборы, которые определяют корректность вращения различных деталей. Если компонент вибрирует или колеблется, станок укажет на дисбаланс для его устранения. Балансировка напрямую влияет на долговечность и функциональность вращающихся деталей.

    В станках с мягкими подшипниками (зарезонансные) используются гибкие опоры, что делает их чувствительными к очень малым вибрациям и пригодными для изготовления более легких или мелких деталей, требующих высокой точности. В станках с жесткими подшипниками (дорезонансные), напротив, используются более жесткие опоры, поэтому они больше подходят для больших и тяжелых роторов. Оборудование для балансировки на жестких подшипниках, возможно, менее чувствительно к незначительным вибрациям, но его проще настроить и оно предлагает надежные результаты для более широкого спектра обрабатываемых деталей.

    Частота зависит от интенсивности использования и условий эксплуатации. Обычно рекомендуется калибровать станки раз в год, но при высоких нагрузках или тяжелых условиях эксплуатации следует проводить проверки чаще.

    Наши балансировочные станки могут быть оснащены ременным приводом, карданным приводом или быть полностью автономными единицами. Ременной привод обычно выбирают для небольших роторов, требующих точности, в то время как карданный привод имеет более высокий крутящий момент и безопасен для более тяжелых деталей. Конструкции с автономным приводом используются в тех случаях, когда заготовка может вращаться сама по себе.

    Каждый тестер проходит тщательную калибровку и проверку в соответствии со стандартами, такими как ISO 9001. Такое отношение к тестированию гарантирует, что каждая машина будет точно настроена перед отгрузкой клиенту.
