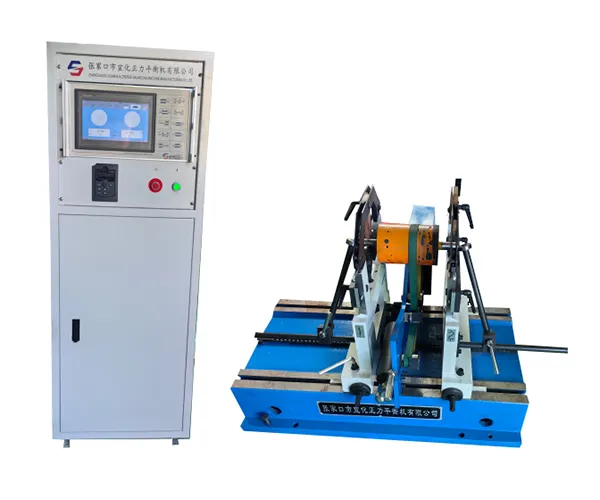

Балансировочный станок с жесткой опорой YYQ-30 (ременной привод)

YYQ-30

Горизонтальный балансировочный станок

Балансировочный станок на жестких опорах (ременной привод) для деталей диаметром до 800 мм и весом 2-30 кг

  • Дорезонансный балансировочный станок в комбинации с частотным преобразователем для гибкого регулирования скорости
  • Скорость балансировки может быть согласована с фактической рабочей скоростью ротора или компонента
  • Плавная и безопасная работа без помех от карданной передачи
  • Сниженное влияние изгиба вала на длинные роторы, обеспечивающее более высокую точность калибровки балансировщика
Варианты применения

Подходит для балансировки многоступенчатых роторов насосов и одиночных крыльчаток. Также подходит для калибровки роторов электродвигателей, длинновальных деталей, таких как роторы сепараторов и маслопрессов, валков и роторов картоноделательных машин, а также компонентов сельскохозяйственной техники, таких как дробилки, измельчители соломы и кукурузоуборочные комбайны.

  • Балансировка роторов двигателейБалансировка роторов двигателей

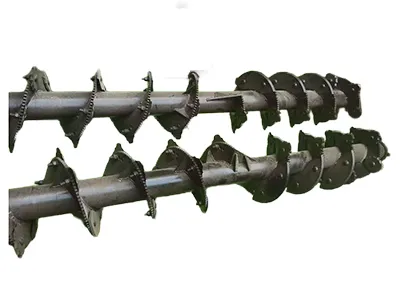

  • Балансировка роторов дробилокБалансировка роторов дробилок
Запросить цену
Технические характеристики
Масса детали 2-30 кг
Макс. диаметр детали Ø800 мм, Ø300 мм (диаметр при ременной передаче)
Диаметр вала детали Ø10~Ø90 мм
Расстояние между двумя несущими опорами 80-800 мм
Скорость балансировки 300-3000 об/мин
Мощность двигателя 1.1 кВт
Мощность частотного преобразователя 2.2 кВт
Режим ременного привода Верхний ременной привод (опционально)
Количество плоскостей Возможность выбора между одной и двумя плоскостями
Класс точности подшипников P5
Длина станка (без электрического шкафа) 1000 мм
Электронная измерительная система/шкаф управления Система измерения балансировки ZL-210 (сенсорный экран)/отдельно стоящий шкаф управления
Мин. достижимый остаточный дисбаланс (eMar) ≤0.5 г·мм/кг
Коэффициент уменьшения дисбаланса (URR) 95%
Особенности
  • Две опорные стойки отлиты и обработаны как единая деталь, что дает нашему балансировочному станку большую устойчивость.
  • Система поддерживает одноплоскостную и двухплоскостную балансировку для различных типов роторов.
  • Интерфейс предоставляет четкие инструкции по эксплуатации каждой детали, что позволяет легко выполнять балансировочные испытания операторам с различными уровнями подготовки.
  • Включает функцию компенсации эксцентриситета оснастки для получения более точных результатов.
  • Значения дисбаланса и углы отображаются как в полярных координатах, так и в числовом виде для удобства считывания.
  • Результаты измерений могут сохраняться, просматриваться, распечатываться и включаться в индивидуальные отчеты.
  • В зависимости от потребностей пользователя могут быть выбраны различные методы добавления или удаления массы.
  • Точность балансировщика может быть установлена заранее, с автоматическим расчетом во время испытаний.
  • Система отслеживает собственный рабочий статус и проверяет коммуникационные порты в режиме реального времени.
  • Управление осуществляется с помощью мыши и клавиатуры, что позволяет легко интегрировать наш балансир на жестких опорах с другим офисным и производственным оборудованием.
Схожее балансировочное оборудование
Больше продуктов
Связаться с нами
Подберите балансировочное оборудование для вашей отрасли

Балансировочные станки - это приборы, которые определяют корректность вращения различных деталей. Если компонент вибрирует или колеблется, станок укажет на дисбаланс для его устранения. Балансировка напрямую влияет на долговечность и функциональность вращающихся деталей.

В станках с мягкими подшипниками (зарезонансные) используются гибкие опоры, что делает их чувствительными к очень малым вибрациям и пригодными для изготовления более легких или мелких деталей, требующих высокой точности. В станках с жесткими подшипниками (дорезонансные), напротив, используются более жесткие опоры, поэтому они больше подходят для больших и тяжелых роторов. Оборудование для балансировки на жестких подшипниках, возможно, менее чувствительно к незначительным вибрациям, но его проще настроить и оно предлагает надежные результаты для более широкого спектра обрабатываемых деталей.

Балансировочные станки используются для тестирования вращающихся деталей, таких как роторы двигателей, крыльчатки, вентиляторы, маховики, муфты сцепления, шестерни, шкивы и тормозные барабаны. Исправляя дисбаланс деталей, наши станки для балансировки помогают снизить вибрацию, продлить срок службы и обеспечить бесперебойную работу производства.

Наши балансировочные станки могут быть оснащены ременным приводом, карданным приводом или быть полностью автономными единицами. Ременной привод обычно выбирают для небольших роторов, требующих точности, в то время как карданный привод имеет более высокий крутящий момент и безопасен для более тяжелых деталей. Конструкции с автономным приводом используются в тех случаях, когда заготовка может вращаться сама по себе.

Каждый тестер проходит тщательную калибровку и проверку в соответствии со стандартами, такими как ISO 9001. Такое отношение к тестированию гарантирует, что каждая машина будет точно настроена перед отгрузкой клиенту.
