Автоматический горизонтальный балансировочный станок
  • Автоматический горизонтальный балансировочный станок
  • Автоматический горизонтальный балансировочный станок

    • ZL-210

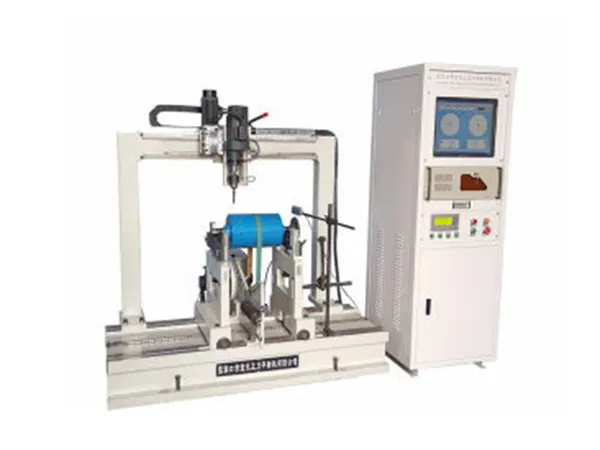

    Автоматический горизонтальный балансировочный станок

    Балансировочный станок на жестких опорах для калибровки валов, роторов и удлиненных компонентов, используемых в электродвигателях, насосах, вентиляторах и другом промышленном оборудовании

    Автоматические горизонтальные балансировочные станки сочетают высокую точность обнаружения дисбаланса, достигающую уровней ниже 1 г, с полностью автоматизированными процессами калибровки. Наши балансировщики выполняют автоматические измерения и сверление для коррекции дисбаланса без ручного вмешательства, повышая производительность и снижая эксплуатационные расходы.

    Варианты применения

    Широко используются для балансировки валов и удлиненных компонентов. Также, подходят для измерения и коррекции дисбаланса в:

    • Балансировки ротора электродвигателяБалансировки ротора электродвигателя

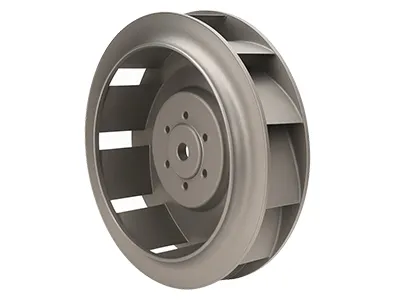

    • Балансировки рабочих колесБалансировки рабочих колес
    • Балансировки тормозных барабановБалансировки тормозных барабанов

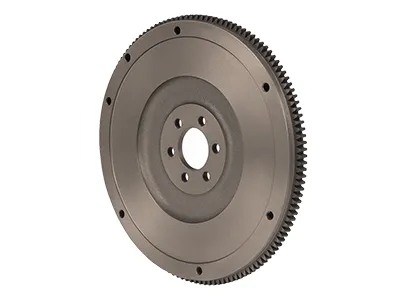

    • Балансировки маховиковБалансировки маховиков
    Запросить цену
    Технические характеристики
    Масса детали 5-160 кг
    Макс. диаметр детали Ø1000 мм
    Макс. диаметр приводной рамы Ø300 мм
    Диаметр вала детали Ø10-Ø180 мм
    Расстояние между двумя несущими опорами 80-1000 мм
    Скорость балансировки 300-5000 об/мин
    Привод Ременной привод (опционально)
    Количество плоскостей Возможность выбора между одной и двумя плоскостями, а также между добавлением и удалением массы
    Электронная измерительная система/шкаф управления Система анализа вибрации и динамической балансировки ZL-210 (сенсорный дисплей)/отдельно стоящий шкаф управления
    Вычисляет необходимую корректирующую массу и ее положение на левой и правой плоскостях ротора на основе таких параметров, как диаметр, масса, рабочая скорость и точность балансировки
    Мин. достижимый остаточный дисбаланс (eMar) ≤0.5
    Коэффициент уменьшения дисбаланса (URR) 95%
    Особенности
    • Приводной двигатель использует плоский ремень, расположенный в центре ротора, для плавного и стабильного вращения во время испытаний.
    • Встроенный сверлильный блок, управляемый ПЛК, перемещается в диапазоне 800 мм по балке со сверлом диаметром 20 мм для выполнения коррекции дисбаланса непосредственно над заготовкой.
    • После завершения измерений сверло балансировочного станка автоматически останавливается в точке коррекции, удаляя материал на обеих балансировочных плоскостях.
    • Глубина сверления рассчитывается после выбора диаметра сверла и плотности материала, что повышает точность коррекции.
    • В комплектацию входит принтер для генерации отчетов формата А4 с результатами испытаний.
    • Промышленная вакуумная система обеспечивает сбор стружки от процесса сверления, поддерживая чистоту рабочего пространства.
    Схожее балансировочное оборудование
    Связаться с нами
    Подберите балансировочное оборудование для вашей отрасли

    Балансировочные станки - это приборы, которые определяют корректность вращения различных деталей. Если компонент вибрирует или колеблется, станок укажет на дисбаланс для его устранения. Балансировка напрямую влияет на долговечность и функциональность вращающихся деталей.

    В станках с мягкими подшипниками (зарезонансные) используются гибкие опоры, что делает их чувствительными к очень малым вибрациям и пригодными для изготовления более легких или мелких деталей, требующих высокой точности. В станках с жесткими подшипниками (дорезонансные), напротив, используются более жесткие опоры, поэтому они больше подходят для больших и тяжелых роторов. Оборудование для балансировки на жестких подшипниках, возможно, менее чувствительно к незначительным вибрациям, но его проще настроить и оно предлагает надежные результаты для более широкого спектра обрабатываемых деталей.

    Балансировочные станки используются для тестирования вращающихся деталей, таких как роторы двигателей, крыльчатки, вентиляторы, маховики, муфты сцепления, шестерни, шкивы и тормозные барабаны. Исправляя дисбаланс деталей, наши станки для балансировки помогают снизить вибрацию, продлить срок службы и обеспечить бесперебойную работу производства.

    Наши балансировочные станки могут быть оснащены ременным приводом, карданным приводом или быть полностью автономными единицами. Ременной привод обычно выбирают для небольших роторов, требующих точности, в то время как карданный привод имеет более высокий крутящий момент и безопасен для более тяжелых деталей. Конструкции с автономным приводом используются в тех случаях, когда заготовка может вращаться сама по себе.

    Точность может зависеть от действий оператора, неправильной маркировки или несовпадения точек коррекции. Технические проблемы, такие как поврежденные датчики, ненадежные соединения или электронные сбои, также играют роль. Регулярная калибровка и правильная настройка помогают сохранять стабильность результатов.
